エアコンプレッサーの究極ガイド: 種類、用途、購入ガイド

エアコンプレッサーの種類、構造、技術をどのように比較しますか?

エアコンプレッサーs' Main Classification and Technology

の classification of エアコンプレッサーs これは主に、空気を圧縮するために使用される方法に基づいており、次の 2 つの主要なカテゴリに分類されます。 正の変位 そして ダイナミック .

エアコンプレッサーの種類

1. 容積式コンプレッサー

ポジティブディスプレイスメント エアコンプレッサーs 閉じた空間内に空気を閉じ込めてその空間の体積を減らすことで圧力を高めます。これは最も一般的なタイプです エアコンプレッサー .

A. ピストン/レシプロエアコンプレッサー

• 構造: 車のエンジンと同じように、シリンダー内でピストンが往復運動します。吸気弁が空気を吸い込むとピストンが上昇し、吸気弁を閉じて空気を圧縮し、吐出弁を通って貯蔵タンクに送り込みます。
• 技術部門:
  • 一段階圧縮: 圧縮ステップは 1 つだけです。低圧 (通常は 135 PSI 未満) および断続的な動作に適しています。
  • 2段階圧縮: 空気はまず 1 つのピストンによって中間圧力まで圧縮され、冷却され、次に 2 番目の小さなピストンによって高圧 (通常 175 PSI 以上) まで圧縮されます。これにより、より高い効率と耐久性が実現します。
• オイル潤滑設計とオイルフリー設計:
  • オイル潤滑: の piston and cylinder require lubrication oil to reduce friction and wear. The output air will contain oil mist.
  • オイルフリー: テフロン(PTFE)コーティングまたは特殊ピストンリングを採用しており、潤滑油は不要です。出力空気はクリーンで、繊細な用途に適していますが、通常は寿命がわずかに短く、動作音が大きくなります。

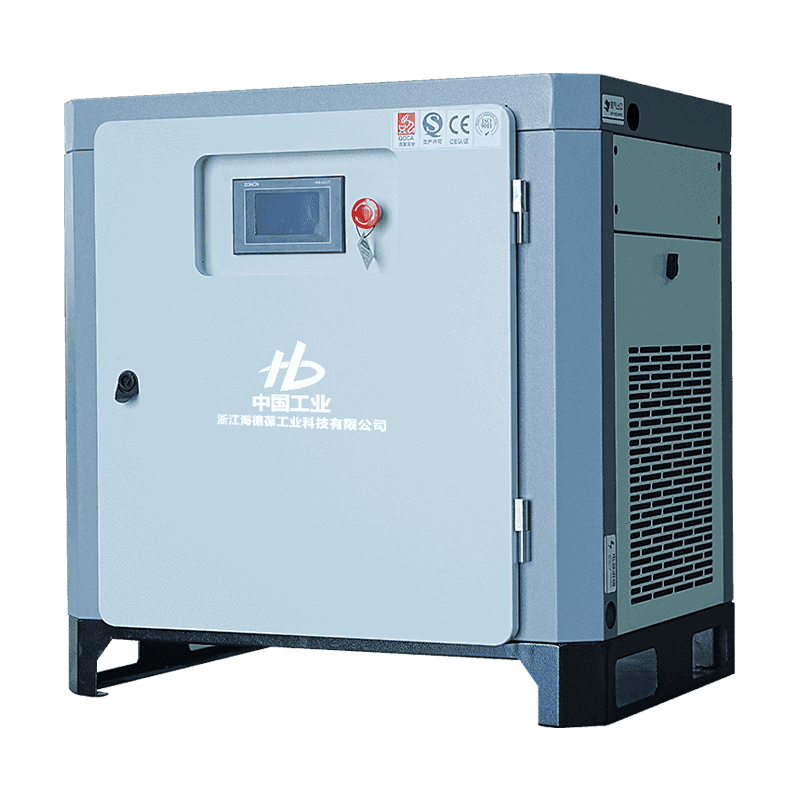

B. ロータリースクリューエアコンプレッサー

• 構造: 2 つの噛み合うヘリカル ローター (オスとメス) を使用します。スクリュー間の空間に空気が流入すると、ローターの回転に伴って空間が徐々に収縮し、空気が圧縮され続けます。
• 技術部門:
  • 湿式（オイル注入式）： 圧縮室には潤滑油が注入され、シール、冷却、潤滑が行われます。最も一般的なタイプの高効率産業用コンプレッサーです。
  • ドライタイプ（オイルフリー）： ローターは接触せず、精密ギアによって同期されます。シールにオイルは必要なく、出力空気には完全にオイルフリーがあり、空気品質要件が非常に高い産業 (医療、食品など) に適しています。
  • 可変速ドライブ (VSD): 実際の空気需要に応じてモーター速度を自動的に調整し、大幅なエネルギー節約を実現します。

C.ロータリーベーン

• 構造: ベーンは偏心ローター スロットに取り付けられ、遠心力によってステーター壁に保持されます。圧縮は、ローターの回転中にベーン間の空間が変化することによって達成されます。

2. ダイナミックコンプレッサー

ダイナミック エアコンプレッサーs 高速回転するインペラを利用して空気を加速し、運動エネルギーを圧力に変換します。連続的に高流​​量の圧縮空気を供給します。

A. 遠心式エアコンプレッサー

• 構造: 高速回転するインペラで遠心力を発生させて空気を加速し、ディフューザーを通過させて高速気流の運動エネルギーを圧力エネルギーに変換します。
• 特徴: 多くの場合、所望の圧力を達成するために直列の多段階が行われます。超高風量および連続産業用途向けに特別に設計されています。出力空気には本質的にオイルが含まれていません。

さまざまなタイプのエアコンプレッサーの比較 (長所、短所、用途)

の table below compares the main エアコンプレッサーs タイプを使用して、技術的な違いと適合性を説明します。

特徴・種類	ピストン・レシプロ	ロータリースクリュー - オイル注入式	遠心力 - 動的
操作	断続的（サイクリックスタート/ストップ）	連続運転	継続的な大量運用
原則	体積変化（ピストンの往復動）	音量変化（ネジ回転）	運動エネルギー変換（インペラ加速度）
最大圧力	高 (2 ステージでは 175 PSI を超える可能性があります)	中～高 (通常 100 PSI ～ 150 PSI)	中～高
CFM	低から中	中～高	非常に高い
デューティサイクル	低い (通常は 50% 未満)	高 (100% に達する可能性あり)	高 (100% に達する可能性あり)
ランニングコスト	初期投資が低い。高いエネルギー消費 (断続的な起動)	中～高の初期投資。低消費電力（連続運転）	初期投資が高い。低エネルギー消費 (超大容量)
騒音レベル	高	中低 (消音エンクロージャ付き)	中～低
空気の質	油と水を除去するために追加のフィルターが必要	油と水を除去するために追加のフィルターが必要	本質的にオイルフリー（乾燥が必要）
代表的な用途	小規模作業場、家庭用、低空気需要の間欠運転	中～大規模工場、生産ライン、連続空気需要用途	化学プラント、石油化学、鉄鋼、鉱山などの超大規模産業システム。

概要:

• ピストンエアコンプレッサー は最も経済的なソリューションであり、低投資、低負荷、断続的な空気需要のシナリオに適しています。
• ロータリースクリューエアコンプレッサー 産業用アプリケーションの主流であり、高効率、低ノイズ、100% のデューティ サイクルを実現します。 VSD テクノロジーは最適なエネルギー効率を提供します。
• 遠心式エアコンプレッサー エネルギーや基礎材料の生産など、膨大で継続的な空気源を必要とする重工業で使用されます。

二段ピストン空気圧縮機と単段ピストン空気圧縮機の比較

特徴	単段ピストンエアコンプレッサー	二段ピストンエアコンプレッサー
圧縮ステップ	1回（シングルピストン）	2 回 (大きなピストンと小さなピストンを 1 つずつ連続)
出力圧力	低い (通常は 135 PSI 未満)	高er (Usually > 175 PSI)
効率	低い（圧縮熱損失が大きい）	高er (Intermediate cooling, more effective)
耐久性	低い（動作温度が高い、摩耗が早い）	高er (Lower operating temperature, longer lifespan)
適用性	小型エア釘打機、タイヤ空気入れ、その他の軽量用途の駆動。	大型の空気圧ツール、プロの塗装、高圧を必要とする頑丈な用途の駆動。

エアコンプレッサーを動かすもの: 電源、エネルギー消費、効率の分析?

エアコンプレッサー Power Sources

の driving energy of an エアコンプレッサー はその運用とコストの中核となる要素です。駆動方法は主に電気と燃料に分類され、ランニングコストやエネルギー効率、適用シーンに直接影響します。

1. 電動エアコンプレッサー

電気 エアコンプレッサーs 最も一般的なタイプで、屋内や電源が安定した環境で広く使用されています。

• ドライブフォーム: 交流（AC）モーター駆動（単相または三相）が主流です。直流 (DC) モーターは産業用にも使用されます。
• 単相電源: 主に家庭用、小規模作業場、ポータブル用 エアコンプレッサーs 、通常は低出力 (< 5 HP) です。
• 三相電源: の standard configuration for industrial-grade エアコンプレッサーs 、より高い出力 (>= 5 HP) を提供し、より安定して効率的に動作します。
• 開始方法:
  • ダイレクトオンライン (DOL): シンプルな構造ながら始動電流が大きい。
  • スターデルタの開始: 始動電流を低減し、電力網への影響を軽減します。
  • ソフトスタート: 電子制御の採用によりスムーズな加速を実現し、発進プロセスをさらに最適化。

2. 燃料駆動式エアコンプレッサー

燃料駆動 エアコンプレッサーs (通常はガソリンまたはディーゼル エンジンを使用します) は、屋外、遠隔地、または電力供給が不安定な環境に適しています。

• ディーゼルドライブ: 大型高流量モバイルスクリューに共通 エアコンプレッサーs 、建設現場、鉱山、大規模プロジェクトで使用されます。高トルクと長い稼働時間が特徴です。
• ガソリンドライブ: 小型から中型のポータブル用途に使用 エアコンプレッサーs 緊急修理や屋外の空気圧工具の駆動など。

さまざまな電源のエアコンプレッサーのアプリケーションシナリオ分析

特徴	電気 Air Compressors	燃料駆動エアコンプレッサー
アプリケーション環境	屋内、作業場、工場（電力の安定供給）	屋外、建設現場、僻地（電力制限なし）
ランニングコスト	電気料金が中心で、長期的にはコストが安定してコントロール可能	燃料消費量（ガソリン/ディーゼル）、市場変動によるコストの影響
初期投資	通常は低い（同じ出力の燃料機械と比較して）	通常はもっと高い（エンジンコストを含む）
メンテナンスの必要性	下部、主にモーターのメンテナンスと潤滑	高er, requires engine maintenance (oil change, filters, etc.)
携帯性	下部（ケーブルに依存）	高er (self-contained power source, highly mobile)
排出ガスと騒音	排気ガスの排出がなく、騒音も通常より低い	排気ガスの排出、騒音が通常より高くなる

エネルギー効率とランニングコストの考慮

の compressed air system is one of the highest energy-consuming systems in industry. Statistics show that エアコンプレッサーs 多くの場合、工場の総電力消費量の大部分を占めます。したがって、エネルギー効率を最適化することが重要です。

1. 圧縮熱の無駄

圧縮プロセス中に、入力された電気エネルギーの約 80% ～ 90% が熱 (圧縮熱) に変換されます。利用されない場合、この熱は冷却システム (空冷または水冷など) を通じて環境に放出され、膨大な廃棄物が発生します。

• 効率最適化対策: 熱回収システム 。熱交換器を設置することで、コンプレッサーの廃熱を回収し、給湯や暖房、吸収式冷凍機の駆動などに利用できます。

2. 可変速ドライブ (VSD) テクノロジー

空気需要が頻繁に変動する産業用途では、 可変速ドライブ (VSD) テクノロジーは改善するための最良の方法です エアコンプレッサーs 効率性。

特徴 Comparison	固定速度エアコンプレッサー	可変速ドライブ (VSD) Air Compressors
モーターの動作	常に定格速度で動作します	空気需要に基づいてモーター速度をリアルタイムで調整します
エネルギー消費量	高 No-Load Energy Consumption (空気を生成していないときでも動作を維持するために全負荷電力の約 30% ～ 50% を消費します)	極めて低い無負荷エネルギー消費量 (空気需要が減少すると減少し、シャットダウンすることもあります)
圧力 Control	圧力 controlled by load/unload valves, with larger pressure fluctuation	圧力を正確に制御し、圧力帯域が非常に狭く、エネルギー消費が低い
効率 Improvement	なし	通常、電力エネルギーを 20% ～ 35% 節約できます
適用性	安定した継続的な空気需要のアプリケーション	ピークと谷の変化があり、空気需要が大きく変動するアプリケーション

3. 圧力設定と漏れ制御

• 圧力設定の最適化: 通常、システム動作圧力が 2 PSI 増加するごとに、エネルギー消費量が約 1% 増加します。したがって、 エアコンプレッサー 出力圧力は、最も要求の厳しい用途を満たす最低レベルに設定する必要があります。
• 漏れ制御: 空気漏れは、圧縮空気システムにおける最大のエネルギー浪費です。定期的な漏れの検出と修理は、効率的な運用を実現する最も簡単で効果的な手段です。総空気量の 10% を超える漏れは重大な無駄とみなされます。

エアコンプレッサーを選択およびサイズ設定する際に考慮すべき主な機能は何ですか?

エアコンプレッサーs Selection and Sizing

正しい選択 エアコンプレッサー 作業効率を確保し、エネルギーコストを管理するために重要です。選択プロセスでは、アプリケーションのニーズとコンプレッサーのコア性能パラメーターが正確に一致する必要があります。

購入時に考慮すべき主な機能

を購入するときは、 エアコンプレッサー 、次の 4 つのコア指標を総合的に考慮する必要があります。

1. エアフローデリバリー (CFM/LPM) と馬力 (HP)

• エアフローデリバリー (CFM/LPM): これは最も重要な仕様であり、 エアコンプレッサー 工具を連続的に駆動することができます。
  • まず、CFM 要件は、 すべて 同時に使用される空気圧ツールまたは装置の合計に安全マージン (通常 20% ～ 30%) を加える必要があります。
  • の comparison must use the CFM value actually output by the エアコンプレッサー 特定の圧力（ポンプヘッドの変位ではありません）で。
• 馬力 (HP/KW): コンプレッサーを駆動するモーターの出力を表します。馬力自体はパフォーマンスを直接反映するものではありませんが、CFM の可能性の基礎となります。

2. タンクのサイズと圧力 (PSI/BAR)

• 圧力 (PSI/BAR): の maximum output pressure ( カットアウト圧力 )の エアコンプレッサー 最も要求の厳しいツールで必要な圧力よりも高くする必要があります。ほとんどの空圧ツールは 90PSI の動作圧力を必要とします。
  • 重要なヒント: 圧力が増加するたびにより多くのエネルギーが消費されるため、過度に高い圧力を追求しないでください。
• タンク容量(タンクサイズ): の air tank stores compressed air, provides a buffer, and reduces the frequency of the エアコンプレッサー's スタートストップサイクル ( デューティサイクル ）。
  • 大容量の利点: ポンプヘッドの摩耗が軽減されるため、突然の高空気流（サンドブラストなど）を必要とする用途や、低負荷で断続的なピストンコンプレッサーに適しています。
  • 小容量の用途: ポータブル用途や高負荷で連続稼働するスクリューコンプレッサー（タンクが主に緩衝用である場合）に適しています。

3. デューティサイクル

• 定義: の percentage of time in a complete cycle that the エアコンプレッサー 実行（圧縮）できます。
• ピストンエアコンプレッサー: 通常、断続的な動作向けに設計されています。 デューティサイクル 通常は 50% から 75% の間です (例: 30 分間実行し、15 分間の休憩が必要)。
• ロータリースクリューエアコンプレッサー: 通常は 100% 連続負荷向けに設計されており、24 時間稼働可能です。

4. 騒音レベルと可搬性

• 騒音レベル: デシベル (dB) で測定されます。
  • オイル潤滑ピストンコンプレッサー: かなりうるさい (通常 80 dB 以上)。
  • オイルフリーサイレントコンプレッサー: 屋内またはオペレータの近くでの使用向けに設計されており、低騒音 (通常 60 dB 未満) です。
  • 産業用スクリューコンプレッサー: 騒音を適切に制御するには、消音エンクロージャを使用してください (通常は 65 dB ～ 75 dB)。
• 携帯性: 据え置き型 (大規模産業用途) またはモバイル型のどちらかを選択してください エアコンプレッサーs (車輪付き、ハンドル付き、またはトラック搭載型) アプリケーションシナリオに基づいて。

エアコンプレッサーの仕様をアプリケーションに適合させる

の core principle for selecting an エアコンプレッサー は: フローファースト、圧力マッチング、サイクル適正。 の following are the minimum specification requirements for typical application scenarios (examples only; actual requirements should be based on tool manuals):

典型的なアプリケーションシナリオ	CFMデマンド（SCFM）（参考値）	圧力 Demand (PSI) (Reference Value)	推奨エアコンプレッサーの種類
タイヤの空気圧、ダスティング	0SCFM～5SCFM	90PSI	小型ポータブルピストンコンプレッサー
空気式釘打機 - 木工用	4SCFM - 8SCFM	90PSI	ホーム/ワークショップ ピストン コンプレッサー
一般的な自動車修理 - インパクトレンチ	10SCFM - 15SCFM	90PSI - 120 PSI	高-Grade Two-Stage Piston or Small Screw Compressor
プロの自動車塗装	15SCFM～30SCFM	40 PSI ～ 90 PSI	スクリューコンプレッサー (連続高流量が必要)
重工業 - 生産ライン	50SCFM以上	100PSI～150PSI	連続運転スクリューコンプレッサー (VSD 推奨)

安全性認証とブランドの選択

• 安全認証 (ASME 認証など): の エアコンプレッサー's 貯蔵タンク（圧力容器）は、厳格なエンジニアリングおよび製造基準に準拠する必要があります。安全規制への準拠を確認するために、機器が必要な安全認証を取得していることを確認してください。
• その他の認定: 動作の信頼性と合法性に関連する、CE (ヨーロッパ) や CSA/UL (北米) などの電気および安全認証を確認してください。

正しいサイジングは予防の基礎です。 エアコンプレッサー 頻繁な始動、過負荷、エネルギーの浪費を防ぎます。の エアコンプレッサー 要件を満たすか、わずかに超える必要があります 流れ そして 圧力 アプリケーションに合わせて、適切な デューティサイクル .

エアコンプレッサーはどこで最も使用されていますか: 多様なアプリケーション シナリオを調査してください。

エアコンプレッサーの一般的な用途

エアコンプレッサーs ドライバー、処理媒体、きれいな空気源として、さまざまな業界で重要な役割を果たしています。その用途は高精度の医療分野から重工業の製造にまで及び、現代社会における多用途性を実証しています。

1. 工業製造および空気圧ツール駆動

産業用生産ラインでは、圧縮空気が自動化と生産効率の向上を促進する中心的なエネルギー源です。

• 空気圧ツールの駆動: 空気圧工具は、高トルク、耐久性、軽量、非火花性の点で電動工具よりも好まれます。一般的なツールには次のものがあります。
  • エアレンチ/インパクトレンチ： 組み立てラインや重機のボルト締め付けなどに使用されます。
  • 空気圧グラインダー/サンダー: 表面処理、研磨、バリ取りなどに使用します。
  • 空気圧リベッター/ドリル: 構造物の組み立てに使用されます。
• 自動化制御: 空気圧シリンダーとバルブを駆動して、生産ラインでの部品の位置決め、クランプ、マテリアルハンドリングを正確に制御します。
• サンドブラストと表面処理: エアコンプレッサーs サンドブラスト装置を駆動して、錆や塗料を除去したり、金属部品の表面を粗くしたりします。

2. 自動車の修理と塗装

の automotive industry has high demands for the quality and flow of compressed air, especially in painting applications.

• タイヤの空気圧と持ち上げ: 正確なタイヤ空気圧を提供し、空気圧ジャッキを駆動します。
• 自動車塗装: スプレーガンには、塗料を霧化するために安定した連続的な高流量の空気が必要です。
  • 主な要件: 塗装用の圧縮空気は厳しい検査が必要です 除湿 そして 油の除去 水分や油による汚染が塗装の欠陥（魚の目や膨れなど）を引き起こすのを防ぐための処理。
• エンジンの洗浄: エアブローガンを使用してエンジンルームのホコリや汚れを取り除きます。

3. 家庭用、木工用、趣味用

小型でポータブル エアコンプレッサーs 家庭や個人の作業場でますます一般的になっています。

• 木工と装飾: エア釘打機（ネイルガン、ホッチキス）を駆動し、家具製作や内装の効率を大幅に向上させます。
• エアブラシ： 安定した低圧のエアフローを必要とするアート制作や模型製作、精密塗装などに使用されます。
• 掃除とほこり取り： 電子機器、機械部品、作業台などの非接触洗浄にブローガンを使用します。

4. 医療、歯科、その他の専門的用途

非常に高い空気品質要件が要求される専門分野では、 オイルフリー静音エアコンプレッサー が標準構成です。

• 歯科用エアコンプレッサー: 歯科用ドリル、吸引器、スケーラーを駆動します。
  • 主な要件: 必ず使用する オイルフリー そして 無水 オイルミストやバクテリアによる患者の口や敏感な機器の汚染を防ぐために、きれいな空気を保ちます。
• 医療ガス供給: 人工呼吸器、麻酔機、実験器具も高品質の圧縮空気に依存しています。
• 製薬および食品業界: 包装、混合、発酵プロセスにおける空気圧制御や、製品に接触する洗浄作業に使用されます。

圧縮空気の品質要件: ISO 8573-1 規格とオイルフリー エアコンプレッサーの必要性

すべての用途に単に「通常の」圧縮空気が必要なわけではありません。多くの専門分野では、圧縮空気の純度が国際基準を満たす必要があります。

ISO 8573-1 大気質クラス標準比較

の International Organization for Standardization (ISO) established the ISO 8573-1 standard to regulate the content of 固体粒子、水（PDP）、 そして 油 圧縮空気中で。

クラスコード: 粒子-水-油	パーティクルの内容 - クラス	水/露点 - クラス	総油分 - クラス	代表的な応用分野
クラス4.4.4	より低い要件	3℃ PDP	5mg/m3	一般作業所、エアレンチ、低精度工具
クラス1.2.1	非常に低い要件 (< 0.1 µm)	-40℃のPDP	0.01 mg/m3	塗装、高精度空気圧機器、食品接触
クラス1.1.0	非常に低い要件 (< 0.1 µm)	<= -70°C PDP	0 mg/m3	医療、製薬、マイクロエレクトロニクス、オイルフリーコンプレッサー出力

• クラス 0 (油) 用途 (例: 製薬、医療)、 オイルフリーエアコンプレッサー 従来のオイル潤滑と同様に使用する必要があります エアコンプレッサーs 使用するフィルターの数に関係なく、油分含有量が 0 mg/m3 であることを保証することはできません。
• 極めて低い水分を必要とする用途 (サンドブラスト、精密電子機器など) の場合、 の 吸着乾燥機 極めて低い PDP クラスを達成するには、ペアにする必要があります。

要約すると、さまざまなアプリケーションシナリオは、 エアコンプレッサーs の正確な制御によって達成されます。 圧力 、 流れ 、 and 空気の質 基本的な駆動から精密な滅菌処理までのニーズに応えます。

エアコンプレッサーシステムに必須のコンポーネントとアクセサリは何ですか?

エアコンプレッサーs System Components and Accessories

の エアコンプレッサー それ自体は単なる高圧空気の発生源にすぎません。圧縮空気の品質、システム効率、下流ツールの適切な動作を保証するために、完全な圧縮空気システムには一連の重要なサポートコンポーネントと付属品が必要です。

エアコンプレッサー Accessories

アクセサリとコンポーネントは、主に空気処理、分配および制御、空気圧ツールの 3 つのカテゴリに分類されます。

1. 空気処理装置（後処理）

周囲の空気には水蒸気、油、固体粒子が含まれているため、圧縮空気は高温多湿であり、ほとんどの用途で使用する前に処理する必要があります。

コンポーネント名	主な機能	主要な役割	技術指標/パラメータ
レシーバータンク	圧縮空気を貯蔵し、システム圧力を安定させ、空気需要を緩衝します。	コンプレッサーの起動/停止サイクルを減らし、寿命を延ばします。初期凝縮水を回収します。	容量 (ガロン/リットル)、最大使用圧力 (PSI/BAR)、安全認証。
アフタークーラー	圧縮空気が貯蔵タンクに入る前に、その温度を急速に下げます。	水蒸気の 70% ～ 80% を (凝縮により) 除去し、下流の機器を保護します。	温度差（デルタT）、冷却媒体（空冷/水冷）。
エアフィルター	固形粒子、粉塵、残留オイルミストを除去します。	空気圧工具や最終製品を汚染から守ります。	ろ過精度 (ミクロン)、ろ過クラス (例: 5 µm プレフィルター)。
油水分離器	圧縮空気から水と油を物理的に分離します。	エアドライヤに流入する汚染物質の負荷を軽減します。	流量マッチング、自動/手動排水。

2. 乾燥設備（除湿）

水分はパイプの錆び、工具の腐食、コーティングの品質低下の原因となる可能性があるため、圧縮空気から水分を除去することが重要です。

乾燥機の種類	動作原理	典型的な露点範囲	該当するシナリオ
冷凍式乾燥機	圧縮空気を凝固点 (通常 3°C ～ 10°C) 近くまで冷却し、水蒸気を液体に凝縮させて排出します。	3℃～10℃（圧力露点）	ほとんどの産業用途、一般作業場、温帯気候地域。
乾燥剤乾燥機	乾燥剤材料 (活性アルミナ、シリカゲルなど) を使用して空気から水蒸気を吸収し、周期的に再生して露点を大幅に低くします。	-20℃～-70℃（圧力露点）	寒冷地、屋外配管、塗装、精密機器、医療・医薬品。

• 圧力露点 (PDP): の standard for measuring air dryness, referring to the temperature at which water vapor begins to condense into liquid water at the current pressure. A lower PDP means drier air.

3. 分配および制御コンポーネント

のse components are used to control, regulate, and transport compressed air.

コンポーネント名	機能の説明	主要な役割
レギュレータ	レシーバータンクからの高圧エアをツールが必要とする使用圧力に調整します。	下流の機器が安全で安定した圧力で動作することを保証します。
安全弁	レシーバータンクの圧力が設定された最大圧力を超えると、自動的に開いて圧力をベントします。	圧力容器の爆発を防ぎます。究極の安全保護 エアコンプレッサー .
逆止弁	圧縮空気がポンプヘッドから空気タンクに流れるのを許可しますが、タンク内の高圧空気がポンプヘッドに逆流するのを防ぎます。	ポンプヘッドとアンローダーシステムを保護します。
ホースとカプラー	を接続するために使用されます。 エアコンプレッサー 空気圧工具に。	航空輸送時の圧力損失を最小限に抑え、確実な接続を実現します。

配管システムの設計: 材料の選択と圧力損失の制御

の piping system is another critical point for エアコンプレッサー 効率性。 Poor piping design can lead to significant pressure loss, forcing the エアコンプレッサー より長い時間またはより高い圧力で動作するため、エネルギーが無駄になります。

配管設計要素	影響を与える要因	効率最適化の原則
配管材	伝統的: 鋼管（腐食しやすく、粒子や水蒸気が増加する） 現代: アルミニウム合金、ステンレス鋼、熱可塑性材料（PE/PPR）	摩擦抵抗を最小限に抑えるために、内部が滑らかで耐食性があり、取り付けが簡単な材料 (アルミニウム合金やステンレス鋼など) を選択します。
パイプ径	アン excessively small diameter significantly increases friction and air velocity.	の pipe diameter must be determined based on the maximum required flow (CFM), ensuring the velocity is within the recommended range to minimize pressure loss.
レイアウトと接続	エルボ、T ジョイント、直径の変更が多すぎると、抵抗が増加します。	リングメインレイアウトを採用し、どのポイントでも 2 方向から空気を受け取ることができます。大きな半径の曲げを使用してエルボの数を最小限に抑えます。
排水設計	湿気が蓄積するとパイプが腐食し、空気が汚染されます。	本管は排水点に向かって傾斜し、最下点および分岐分岐点には排水弁または自動排水管を設置する必要があります。

Correctly integrating the エアコンプレッサー 、 accessories, and piping system forms a complete air source system that is efficient, reliable, and capable of delivering the required air quality.

エアコンプレッサーシステムのメンテナンス、手入れ、安全な操作方法は?

メンテナンスとケア

メンテナンスと手入れ エアコンプレッサー 長期的な信頼性、効率的な動作、安全性を確保するために重要です。定期的なメンテナンスを怠ると、機器の寿命が短くなるだけでなく、エネルギー消費量が大幅に増加します。

1. 日常および定期メンテナンスのチェックリスト

メンテナンス品	ピストンエアコンプレッサー	スクリューエアコンプレッサー	頻度・間隔	機能
タンクの排水	タンク底のドレンバルブを開けてください	オートドレンが機能しているか確認してください	毎日 または毎回の使用後に	ドレンを除去し、タンク内部の錆や腐食を防ぎます。
エアフィルター	フィルターエレメントの点検と清掃/交換	吸気フィルターエレメントを点検し交換する	250 ～ 500 時間ごと、または環境に応じて	きれいな空気取り入れ口を確保し、ポンプヘッド/ローターを保護します。目詰まりにより CFM が低下します。
オイルチェック	覗き窓でオイルレベルを確認してください	オイルレベルと品質をチェックする	毎日（レベル）;定期的（品質）	ローター/ピストンを潤滑、シールし、冷却して過熱を防ぎます。
オイル交換	ピストンオイルを交換する	スクリューオイルとオイルセパレーターエレメントを交換する	ピストン：500～1000時間。ネジ：4000～8000時間	ベアリングや可動部品の寿命を延ばし、冷却効率を維持します。
ベルトの張力	Vベルトの張りを確認する	駆動システムを確認してください (ベルト駆動の場合)	毎月または 500 時間	ベルトの滑り（効率の低下）や過度の締め付け（ベアリングの損傷）を防ぎます。

2. 潤滑油の選択と機能

油潤滑には潤滑油が不可欠です エアコンプレッサーs 、 providing the following functions:

• 冷却: 圧縮中に発生する熱を運びます（特にスクリューコンプレッサー）。
• 潤滑： ピストンリング、シリンダー壁、スクリューローター間の摩擦と摩耗を軽減します。
• シーリング: 可動部間の微細な隙間を埋め、圧縮効率を高めます。

重要なヒント: メーカーの推奨を厳密に使用することが必須です エアコンプレッサー 特定のオイル（鉱物油または合成油）。一般的なモーターオイルや不適切な粘度のオイルを使用すると、カーボンの蓄積、スラッジの蓄積、さらにはポンプヘッドの故障につながる可能性があります。

3. エアコンプレッサーの寿命を延ばすためのヒント

• 周囲温度の制御: を確認してください。 エアコンプレッサー 換気が良く、涼しく乾燥した環境に置き、日光への曝露や高温での動作を避けてください。
• 清潔さを維持する: 効率的な放熱を維持するために、ポンプヘッド、モーター、冷却フィンに付着した塵や埃を定期的に取り除いてください。
• 漏れチェック: 無負荷運転時間を短縮するために、システム内の空気漏れを定期的にチェックして修理してください。
• 50% ～ 75% のデューティ サイクルを順守してください。 ピストンコンプレッサーは、長時間の連続運転を避けてください。

エアコンプレッサーs Safety Operation Procedures

エアコンプレッサーs は圧力機器であり、不適切な操作は重大な結果を招く可能性があります。安全性を最優先に考慮する必要があります。

1. 圧力容器の安全性

• リリーフ弁・安全弁： 決してしないでください 安全弁を改ざんしたり、遮断したり、調整したりする。これは圧力容器の過剰な加圧に対する最後の防御線です。
• 定期検査: の receiver tank, as a pressure vessel, must undergo regular inspection and pressure testing according to local regulations.
• 温度: を確認してください。 エアコンプレッサー 過熱によりレシーバータンク内の圧力が上昇する可能性があるため、過熱状態では作動しません。

2. 動作環境と個人保護

• 換気: の エアコンプレッサー must be instすべてed in a well-ventilated area to ensure sufficient air for compression and cooling、 and to prevent exhaust gas accumulation (for fuel-driven types).
• 電気al Safety: 電源コード、プラグ、回路が規制に準拠していることを確認し、モーターの過負荷や感電を防ぐために正しい電圧と接地保護を使用してください。
• ノイズ保護: の noise from an operating エアコンプレッサー 安全基準を超える可能性があります。オペレータは着用しなければなりません イヤーマフまたは耳栓 聴覚を保護するために。
• 安全メガネ: 空気圧工具を使用する場合、 安全メガネ 飛来する破片から保護するために着用する必要があります。

3. 空気源の安全性

• 空気の方向: 圧縮空気を人やペットに直接向けないでください。高圧の気流は重篤な人身傷害 (目の損傷、空気塞栓症など) を引き起こす可能性があります。
• 電源切断/減圧: 保守、修理、点検を行う前に エアコンプレッサー またはその付属品の場合、次のことを行う必要があります。
  1. 電源を切断します。
  2. ベント レシーバータンクとすべての配管からの残りの圧力をすべて除去します（0 PSI まで低下）。

これらのメンテナンスと安全に関するガイドラインに従うことで、システムの寿命と効率が最大化されます。 エアコンプレッサー 安全な作業環境を確保します。

エアコンプレッサーの故障の経験: 一般的な故障のトラブルシューティング方法は?

エアコンプレッサーs Troubleshooting Guide

最も耐久性のあるものでも エアコンプレッサーs 故障が発生する可能性があります。効果的な障害診断とトラブルシューティングにより、システム機能を迅速に回復し、ダウンタイムと修理コストを最小限に抑えることができます。以下は分析です エアコンプレッサーs 一般的な問題、その原因、解決策。

1. エアコンプレッサーが起動しない、または頻繁にトリップする

症状・故障	考えられる原因	トラブルシューティング方法
エアコンプレッサー does not start at all	1. 停電: 電気が入力されていない、プラグが緩んでいる。	電源スイッチ、遮断器のトリップを確認し、電圧が正しいことを確認してください。
	2. モーター過負荷保護: 過負荷によりモーターが自動的に切断されました。	モーターが冷えるまで待ってから、リセットボタンを押してください。冷却システムと換気を確認してください。
	3. 圧力 Switch Failure: スイッチが開始信号の送信に失敗しました。	圧力スイッチを点検または交換してください。
エアコンプレッサー trips immediately upon starting	1. 電圧が過小または不一致: モーターが始動するのに十分なトルクを得ることができません。	電源電圧とアンペア数が機器の要件と一致していることを確認します。
	2. 逆止弁 Failure: 高 pressure air from the tank flows back to the pump head, causing a pressurized start.	エアタンクの圧力を抜き、チェックバルブを点検し、清掃または交換してください。
	3. 始動コンデンサの故障 (単相): コンデンサの故障によりモーターが始動できなくなります。	専門家に点検を依頼し、始動コンデンサを交換してください。

2. 圧力の上昇が遅い、または不十分である (CFM 低下)

これが最も一般的です エアコンプレッサー この問題は通常、システムの漏れや効率の低下によって引き起こされます。

症状・故障	考えられる原因	トラブルシューティング方法
タンク圧力が設定値に達しない	1. エアフィルターの詰まり: 空気の取り入れ口が不十分です。	エアフィルターエレメントを清掃または交換します。
	2. システムの大規模な漏洩: 圧縮された空気は配管内で失われます。	を使用します。 石鹸水テスト パイプ、継手、バルブに気泡がないか確認し、漏れているコンポーネントを締めたり交換したりします。
	3. ピストンリングまたはバルブプレートの摩耗（ピストンタイプ）： ポンプヘッドのシール効率が低下します。	摩耗したピストン リング、シリンダー ガスケット、またはバルブ プレート アセンブリを点検し、交換します。
	4. ベルトの滑りまたは緩み: ベルト駆動エアコンプレッサーの伝達効率が低い。	ベルトの張力を調整し、必要に応じてベルトを交換します。
アンローダーバルブは継続的に空気を排出します	アンローダバルブまたは電磁弁の故障。	電気接続とソレノイドバルブの機能をチェックし、エアコンプレッサーの作動時にソレノイドバルブが確実に閉じるようにしてください。

3. エアコンプレッサーの過熱

過熱により、製品の寿命が大幅に短くなる可能性があります。 エアコンプレッサー そして may lead to shutdown.

症状・故障	考えられる原因	トラブルシューティング方法
ポンプヘッド/モーターを触ると異常に熱い	1. 換気が悪い: 高 ambient temperature or restricted cooling space.	エアコンプレッサーを換気の良い場所に移動し、冷却ファンやクーラーが埃で覆われていないことを確認してください。
	2. オイルレベルが低いか、オイルの種類が間違っています: 潤滑と冷却が不十分です。	オイルレベルを確認し、必要に応じて適切な粘度のエアコンプレッサーオイルを追加または交換します。
	3. クーラーの詰まり: 冷却フィンにゴミや油が付着している。	冷却フィンを掃除し、空気の流れをスムーズにします。
	4. 高 Duty Cycle (Piston Type): 連続実行時間が長すぎます。	連続運転時間を短縮し、ユニットを冷却してください。

4. 吐出空気中の過剰な水分または油分

水分や油の含有量が多いと、最終製品や空気圧ツールが汚染されます。

症状・故障	考えられる原因	トラブルシューティング方法
吐出空気中の過剰な水分	1. 毎日の排水は実行されません: タンクは水でいっぱいです。	すぐに空気タンクを空にしてください。毎日の排水スケジュールを確立します。
	2. エアドライヤーの故障またはサイズ不足: 後処理能力が不十分。	乾燥機の稼働状況 (PDP など) を確認するか、CFM に合わせて乾燥装置をアップグレードすることを検討してください。
吐出空気中の過剰なオイルミスト	1. オイルレベルが高すぎる (ピストンタイプ): クランクケース内のオイルが多すぎる。	オイルを規定の目盛りまで抜きます。
	2. オイルセパレータの故障（スクリュータイプ）： セパレータエレメントが寿命に達しました。	オイルセパレーターエレメントと対応するオイルを交換します。
	3. ピストンリングの摩耗（ピストンタイプ）： 圧縮室にオイルが入ります。	ピストンリングを交換するか、ポンプヘッドを修理してください。

5. 異音・振動

症状・故障	考えられる原因	トラブルシューティング方法
ノック音や金属こすれるような異常な音	1. 内部の機械的故障: ベアリング、コンロッド、またはクランクシャフトが摩耗している。	直ちに電源を切り、専門家に点検と修理を依頼してください。
	2. 緩んだコンポーネント: モーターまたはポンプヘッドの取り付けボルトが緩んでいます。	すべての取り付けボルトを確認して締めます。
異音（ピストン式）	ピストンがバルブプレートに当たるか、バルブプレートアセンブリが破損しています。	シリンダーヘッドを分解し、損傷したバルブプレートやガスケットを点検し、交換します。
過度の振動	エアコンプレッサー is not level or vibration pads have failed.	を確認してください。 Air Compressor is placed level; replace aged vibration pads.

重要な安全原則: 何らかのトラブルシューティングまたは修復を実行する前に、 エアコンプレッサー 、 電源が切断され、レシーバータンクとパイプライン内のすべての圧力が完全に解放されていることを確認する必要があります（0 PSI まで低下）。 .

エアコンプレッサーに関するよくある質問と重要な用語?

よくある質問 (FAQ)

1. CFM と PSI のどちらが重要ですか?必要な最小値を決定するにはどうすればよいですか?

• アンswer: Both are important, but CFM is often the more determining factor.
  • PSI (圧力): 空圧ツールが使用できるかどうかを決定します。 始める 。圧力が不十分な場合、ツールは動作できません。ほとんどのツールには 90 PSI が必要です。
  • CFM (フロー): 空圧ツールが使用できるかどうかを決定します。 run 継続的に and efficiently 。 CFM が不十分な場合、ツールが「息を呑む」か、パフォーマンスが急速に低下します。
• 最小値を決定する方法: マニュアルを確認してください all 同時に使用する予定の空気圧ツールと、それらの必要な CFM 値を確認します。これらの CFM 値を合計し、20% ～ 30% の安全マージンを追加して、CFM の最小目標値を決定します。 エアコンプレッサー 選択。

2. 単段エアコンプレッサーと二段エアコンプレッサーの本質的な違いは何ですか?

特徴 Comparison	単段ピストンエアコンプレッサー	二段ピストンエアコンプレッサー
圧縮プロセス	最終圧力まで一度圧縮	2回圧縮、中間冷却あり
圧力 Limit	低い (通常は 135 PSI 未満)	高er (Usually > 175 PSI)
効率 & Temperature	高 compression temperature, relatively low efficiency	圧縮温度が低く、効率が高い
耐久性	低い（動作温度が高く、摩耗が早い）	高er (Low operating temperature, longer lifespan)
適用性	断続的な低圧要件の家庭/作業場での使用	連続高圧要求産業用/業務用

3. エアコンプレッサータンクから水をどれくらいの頻度で排出する必要がありますか?

• アンswer: Ideally, 毎日 または各使用の終了時に。
• 原則: 圧縮空気システム内の湿気は結露の結果発生します。排水しないと鉄製タンクの底に結露水が溜まり、内部の錆びや腐食の原因となります。腐食によりタンクの強度が低下し、安全上のリスクが高まります。
• ベストプラクティス: 排気された空気に水分が含まれなくなるまで、少なくとも 1 日に 1 回 (またはシフトごとに) ドレンバルブを開けてください。

4. タンクがいっぱいになるとエアコンプレッサーが再起動しないのはなぜですか?

• アンswer: This is typically caused by a failure in the unloader system (check valve or unloader valve) caused by high-pressure air remaining on the piston head.
• 障害分析: とき エアコンプレッサー が停止すると、逆止弁はタンクからの高圧空気がポンプヘッドに逆流するのを阻止し、アンローダーバルブはポンプヘッドと逆止弁の間の残留空気を排出する必要があります。逆止弁が漏れたり、アンローダ弁が故障したりすると、ピストンの上部に高圧が残ります。モーターが再始動しようとするときは、この高圧を克服する必要があるため、モーターの過負荷保護が作動する可能性があります。
• 解決策: 逆止弁やアンローダ弁を点検・交換してください。

5. 露点とは何ですか?エアコンプレッサーシステムにとっての重要性は何ですか?

• アンswer: 露点 、 more accurately 圧力露点 (PDP) 、 is the temperature at which water vapor in the air, at a given pressure, begins to condense into liquid water (droplets).
• 重要性: PDP は圧縮空気の重要な指標です 乾燥 .
  • PDP が高い (例: 3°C) と、空気が湿っていることを意味します。
  • PDP が低い (-40°C など) と、空気が乾燥していることを意味します。
• 影響: 周囲温度が圧縮空気の PDP を下回ると、パイプやツール内で結露が発生し、腐食、製品の汚染 (塗装など)、ツールの故障につながります。

エアコンプレッサーs Professional Terminology

英語/中国語用語	定義と説明
PSI (ポンド/平方インチ)	圧縮空気の強さを表す圧力の単位。
CFM (立方フィート/分)	流量の単位で、コンプレッサーが 1 分あたりに吐出する空気の量を表します。
SCFM (標準 CFM)	CFM は標準条件 (68°F、14.7 PSI 絶対圧力) で測定され、公正な比較に使用されます。
デューティサイクル	の percentage of time in a work cycle that the エアコンプレッサー 実行（圧縮）が許可されています。ピストンタイプは通常 75% 未満、スクリュータイプは通常 100% です。
カットイン/カットアウト圧力	カットアウトは、タンク内で到達する最大圧力です。 エアコンプレッサー 停止します。カットインとは、カットイン時に到達する最小圧力です。 エアコンプレッサー が再起動します。
VSD (可変速ドライブ)	実際の空気需要に基づいてモーターの速度をリアルタイムで調整し、最大のエネルギー効率を達成する制御技術。
アフタークーラー	コンプレッサーとレシーバータンクの間に位置し、圧縮空気を冷却し、水蒸気の大部分を除去するために使用されます。
レシーバータンク	高圧空気を貯蔵する容器。圧力を安定させ、システムの空気需要を緩衝するために使用されます。
エアドライヤー	圧縮空気から水蒸気を除去するために使用される装置。主に冷凍タイプと乾燥剤タイプが含まれます。
往復	シリンダー内でのピストンの往復運動によって圧縮が達成される、ピストン コンプレッサーの動作原理を指します。
