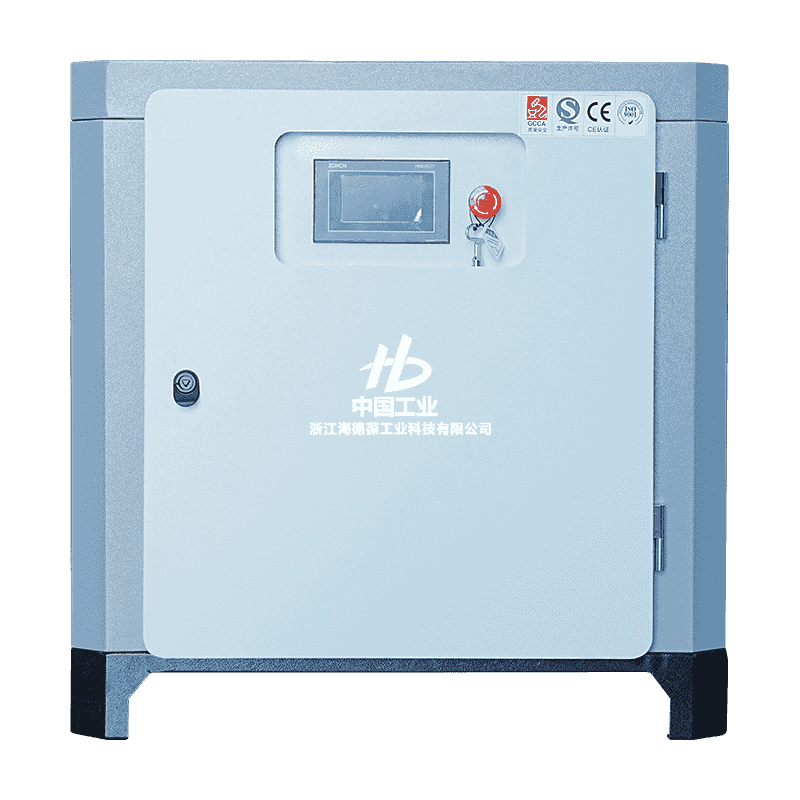

10HP マイクロオイルツインスクリュー単段コンプレッサー

10HP マイクロオイルツインスクリュー単段コンプレッサーの中心的な動作原理は何ですか?

製品構成と運営基盤の概要

の核となる動作原理 10HP マイクロオイルツインスクリュー単段コンプレッサー これは、連続的に体積を減少させて空気を圧縮する、噛み合う一対のローターの協調動作に基づいています。浙江省衢州市にある浙江海徳宝工業技術有限公司は、この種の産業用コンプレッサーの専門メーカーおよびサプライヤーです。マイクロオイル潤滑システム、油冷永久磁石同期モーター、冷却構造の最適化により、安定した空気源が必要とされる製薬や食品加工などの業界に適した、信頼性の高い安定した圧縮空気出力を実現します。マイクロオイル設計により、オイルがローターを潤滑するだけでなく、シールと冷却にも貢献し、コンプレッサーが単段圧縮機構で効率的に動作できるようになります。

噛み合い二軸スクリューによる圧縮機構

コンプレッサーの心臓部は二軸スクリューエアエンドにあります。圧縮室内では、雄型ローターと雌型ローターが逆方向に回転します。ローターが噛み合い始めると、入口から引き込まれた空気がローターのローブとケーシングの間に閉じ込められます。この閉じ込められた空気の量は、ローターが回転し続けるにつれて徐々に減少し、継続的な圧縮につながります。マイクロオイルインジェクションにより、漏れが減少し、熱安定性が向上することで圧縮効率が向上します。 Zhejiang Haidebao Industrial Technology Co., Ltd. は、ローターのプロファイルに高精度の機械加工を利用し、スムーズな噛み合いを保証し、動作中の機械的損失を削減します。シングルステージ構成は、1 つの連続プロセスで空気を目標圧力まで直接圧縮し、内部パワーフローを合理化し、長期的な産業用途シナリオをサポートします。

マイクロオイル潤滑・油分離システムの役割

マイクロオイル技術は、この 10HP コンプレッサーの性能に重要な役割を果たしています。圧縮中、ローターの隙間を密閉し、圧縮によって発生する熱を除去し、金属表面間の摩擦を軽減するために、測定された量の潤滑剤がチャンバーに注入されます。 Zhejiang Haidebao Industrial Technology Co., Ltd. は、内部バッフル、大型の油分離バレル、大型の油分離コアを備えた低圧特殊油分離システムをコンプレッサーに装備しています。これらの成分が連携して、排気オイル含有量を 3 ppm 以下に維持し、オイル消費量の削減と動作安定性の向上を実現します。圧縮チャンバーから熱を運び去った後、オイルはシステムに循環して戻る前に効果的に分離されます。

高い周囲温度向けに設計された冷却システム

安定した動作温度を維持するために、コンプレッサーには、最大 46°C の周囲温度下で動作するように設計された冷却システムが組み込まれています。 Zhejiang Haidebao Industrial Technology Co., Ltd. では、特に圧縮サイクルからの熱負荷を吸収する潤滑油に対して、システム内を流れる特殊な冷却剤を使用して急速な熱放散を確保しています。冷却システム構成は、要求の厳しい産業環境でも持続的な動作をサポートします。潤滑剤を効率的に冷却することで、コンプレッサーは熱膨張を最小限に抑え、ロータークリアランスの安定性を維持し、一貫した圧縮効率を維持します。この温度適応設計により、装置は連続運転に耐えることができ、24 時間の空気供給が必要な施設に適しています。

油冷永久磁石同期モータドライブ

コンプレッサーを駆動するモーターは、高品質の永久磁石を備えた油冷式永久磁石同期モーターです。その特徴の 1 つは、ローター励磁電流がないことであり、動作範囲全体にわたって安定した効率を維持するのに役立ちます。従来の非同期モーターと比較して、このタイプのモーターの起動電流は低く、起動時の電力網への電気的影響が軽減されます。モーターの冷却回路には同じマイクロオイル システムが使用されており、ローターとステーターの表面から直接熱を除去できます。これにより、過熱を防止し、より長い耐用年数をサポートし、重工業用途における信頼性を確保します。一定の効率と安定した力率により、モーターとエアエンドの組み合わせは安定した圧縮空気の生成に非常に適しています。

産業用途と空気供給の安定性

10HP マイクロオイルツインスクリューシングルステージコンプレッサーの背後にある原理により、多くの産業用途に適した安定した圧縮空気を供給できます。 Zhejiang Haidebao Industrial Technology Co., Ltd. は、安定したエアエンド、効率的な油分離設計、高い動作要求に対応できる冷却機構を統合することにより、システム全体がスムーズに動作することを保証します。製薬や食品加工などの業界は、圧力変動なく連続した空気圧を供給できるコンプレッサーに依存しています。一段マイクロオイル圧縮構造はこのような安定性を提供するため、生産の継続性と空気の質が重要な環境にとって信頼できる選択肢となります。安定した機械動作と制御された潤滑剤管理を組み合わせることで、コンプレッサーは信頼性の高い圧縮空気供給を必要とする施設での長期にわたる産業使用をサポートします。

10HP マイクロオイルツインスクリュー単段コンプレッサーのエネルギー効率は、全負荷および無負荷条件下でどのように変化しますか?

負荷条件とエネルギー性能の概要

10HP マイクロオイルツインスクリュー単段コンプレッサーは、全負荷条件と無負荷条件で動作すると、異なるエネルギー効率特性を示します。これらの変化は、機械構造、モーター特性、オイル管理システムと密接に関係しています。浙江省衢州市にある浙江海徳宝工業技術有限公司は、安定した性能と安定したエネルギー消費パターンに重点を置いてこのタイプのコンプレッサーを製造しています。コンプレッサーには油冷永久磁石同期モーター、マイクロオイル潤滑システムを採用し、46℃までの環境に適した冷却設計を採用しています。これらの要素は、負荷がフル動作状態と無負荷状態の間で変動するときに、コンプレッサーが電力を消費する効率に影響を及ぼします。これらの動作を理解することで、圧縮空気の連続供給に依存する製薬や食品加工などの業界におけるシステムのパフォーマンス、運用コスト、アプリケーションの適合性についての洞察が得られます。

全負荷運転時のエネルギー消費挙動

全負荷時、 10HP マイクロオイルツインスクリュー一段コンプレッサー 設計された能力で動作し、一貫した圧力で安定したエアフローを提供します。この段階では、ロータには高品質の永久磁石が含まれており、励磁電流が必要ないため、永久磁石同期モータはほぼ一定の力率と効率で動作します。電気損失の低減と安定したエネルギー利用に貢献します。噛み合うネジが空気を継続的に圧縮し、マイクロオイル潤滑システムが密閉性と熱バランスを確保します。 Zhejiang Haidebao Industrial Technology Co., Ltd. は、エアエンドと冷却コンポーネントを最適化し、高負荷時でも安定した温度を維持することで、効率が急激に低下することなく長期稼働をサポートします。機械、電気、熱コンポーネントは全負荷時に連携して動作するため、コンプレッサーのエネルギー効率は一定に保たれ、予測可能な消費電力が反映されます。

アンロード運転時のエネルギー効率特性

コンプレッサーがアンロード状態になると、圧縮空気の需要が減少し、システムはモーターの動作を継続しながら空気の圧縮を停止します。 airend は圧縮を実行しなくなりましたが、特定のコンポーネントは引き続きエネルギーを消費します。油冷モーターは低出力で回転を維持し、必要な場合に迅速な負荷復帰をサポートします。この期間は、コンプレッサーが圧縮空気を生成せず、機械の動作や潤滑の循環に電力を消費するため、エネルギー効率が低下します。 Zhejiang Haidebao Industrial Technology Co., Ltd. は、荷降ろし時の不必要な電力消費を最小限に抑えるようにコンプレッサーを設計していますが、アクティブな圧縮プロセスがないため、生成される空気の量に比べてエネルギー消費量は依然として高いままです。油分離システムは、全負荷ではありませんが、循環サイクルの一部として動作しており、エネルギー使用にわずかに貢献しています。

永久磁石同期モータの効率安定性への影響

Zhejiang Haidebao Industrial Technology Co., Ltd. による油冷永久磁石同期モーターの使用により、さまざまな負荷条件にわたって安定した性能を維持できます。従来のモーターとは異なり、この設計のローターには励磁電流が必要ないため、負荷に関係なく効率と力率を一定に保つことができます。これは、無負荷状態でもモーターの基本的な電気的動作が安定していることを意味します。ただし、機械出力はエネルギーを圧縮空気に変換しなくなるため、内部モーターの効率は安定しているにもかかわらず、動作効率の低下につながります。始動電流が低いため、無負荷状態と全負荷状態の間で移行する際の電気的影響も軽減され、産業環境でのよりスムーズな動作がサポートされます。

冷却および油分離システムとそれらのエネルギー挙動への影響

冷却およびオイル分離コンポーネントは、さまざまな負荷の下でのエネルギー性能を決定する上で重要な役割を果たします。このシステムは周囲温度を 46℃ に制限して設計されており、特殊な冷却剤を使用しているため、全負荷時の熱が効果的に管理され、安定した圧縮効率をサポートします。内部バッフル、大型分離バレル、特大分離コアで構成されるオイル分離システムは、排気オイル含有量を 3PPM 未満に維持します。これによりオイルの損失が減少し、メンテナンス間隔が延長されます。アンロード段階中、これらのシステムは部分的な容量で動作し続け、即時の負荷応答への準備を維持します。消費電力は全負荷時よりも少なくなりますが、それでも全体のエネルギー使用に寄与するため、アンロード状態では動作効率が低下します。

全負荷時と無負荷時のエネルギー効率の比較

フルロード動作とアンロード動作の最も重要な違いは、エネルギー入力と有効な圧縮空気出力の比率にあります。全負荷では、ほぼすべての消費エネルギーが圧縮空気の生成に寄与し、電力消費と機械出力が一致します。アンロード中、コンプレッサーは圧縮空気を生成せずに回転と循環を維持するため、全体の効率が低下します。 Zhejiang Haidebao Industrial Technology Co., Ltd. の設計は、不必要なアンロード消費を削減するのに役立ちますが、アンロード動作の固有の特性が依然としてパフォーマンスに影響します。この違いはスクリューコンプレッサーの動作の基本的な側面であり、空気需要が変動するプロセス用の機器を選択する際には考慮する必要があります。
